Réamhrá: Nuair a Theipeann ar Chónaisc Chaighdeánacha

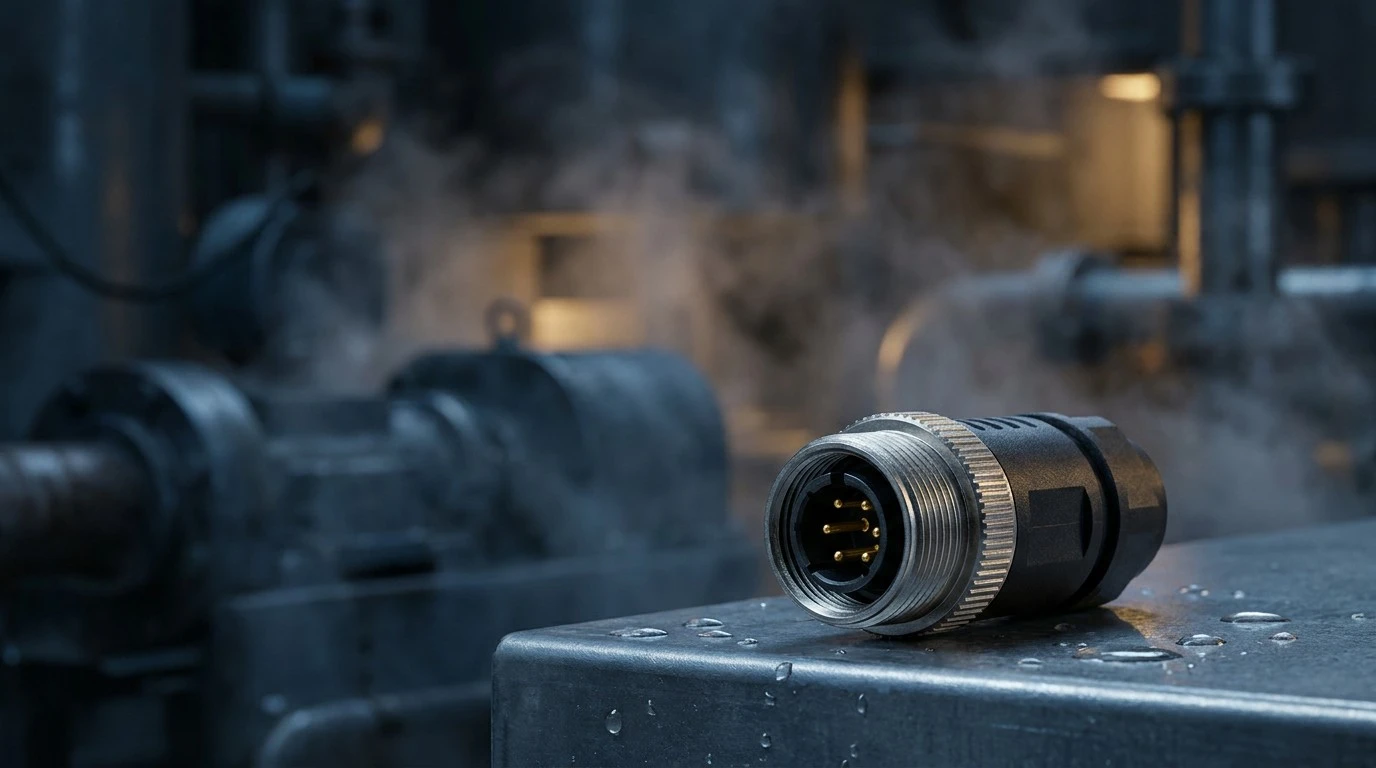

Threaded M12 waterproof circular connector with water droplets in damp industrial workshop background

Nuair a theipeann ar bhraiteoir gaireachta i lár-an timthrialla toisc gur thángthas ar fhuaraitheoir trí chuimsiú cónascaire, déantar an costas a thomhas i nóiméid táirgeachta, ní i ndollair comhpháirte.Réimse Kabasi M8-nascairí insreangaithedeireadh a chur leis an modh teipe seo trí innealtóireacht ábhar d'aon ghnó-cásálacha PBT a sheasann 168+ uair an chloig de shalann ASTM B117-nochtadh spraeála in aghaidh 48-teip 48-uaireanta tipiciúil de roghanna tráchtála PA eile, agus teagmhálaithe cóimhiotal copair óir-phlátáilte a chothaíonn níos lú ná nó cothrom le 10mΩ cobhsaíochta creathadh in aghaidh an ualaigh 10mΩ in aghaidh an ualaigh I. 60512-6-3.

Rátáilte ag 4A / 60V le cosaint IP67, feidhmíonn gach ciseal cónascaire cuspóir innealtóireachta cainníochtaithe. Cuireann an t-alt seo i láthair na sonraí tástála taobh thiar de na roghanna ábhar, ionas gur féidir leat iontaofacht cónascaire a mheas i gcomparáid le do thimpeallacht oibriúcháin-ní cur síos catalóige.

1. Roghnú Ábhar Tithíochta: PA agus PBT, Innealtóireacht Chun Cuspóir

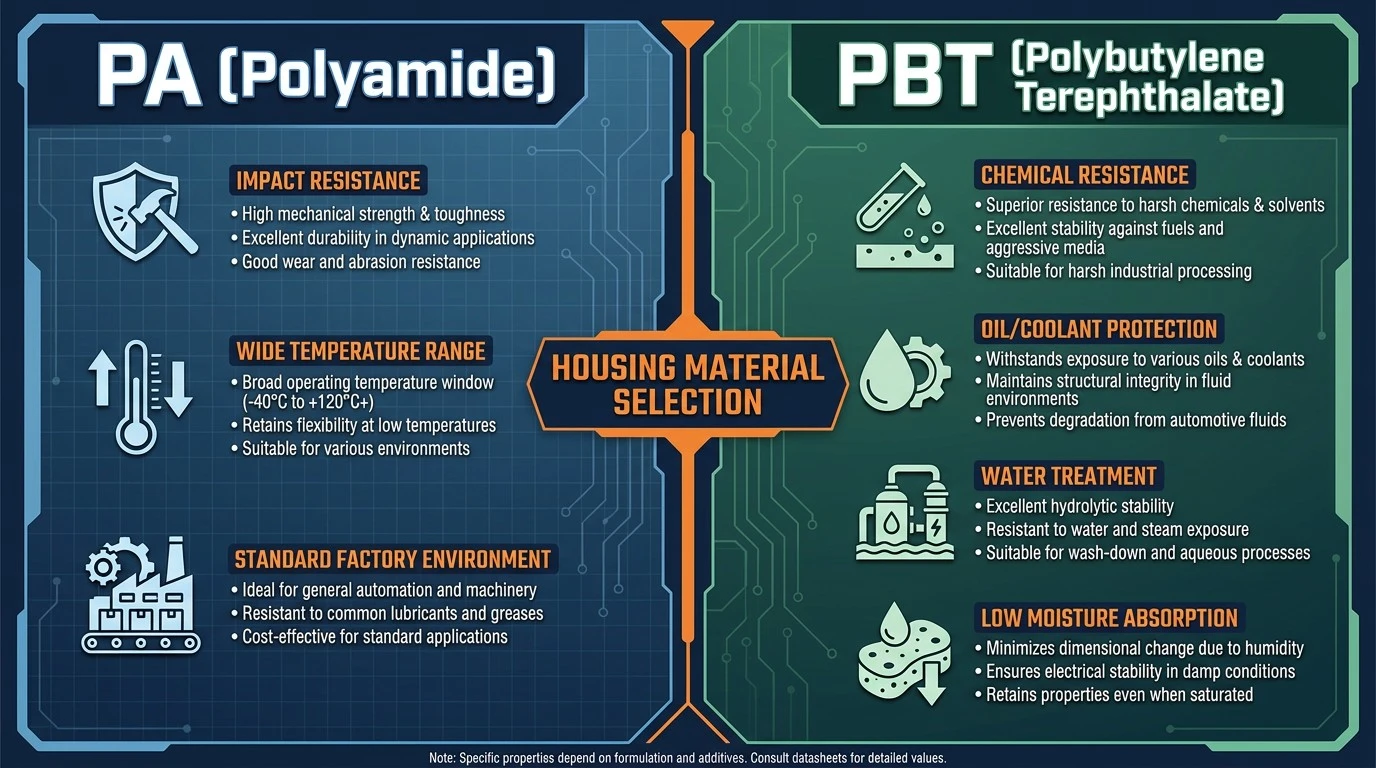

PA vs PBT plastic housing material comparison infographic for electrical connector selection

Is é an comhlacht cónascaire an chéad líne cosanta i gcoinne an chomhshaoil. Seachas a bheith ag brath ar pholaiméir aonair, úsáideann sraith bioráin Kabasi M8 3- straitéis ábhar PA (polaimíd) / PBT (terephthalate polybutylene), ag roghnú an roisín is fearr atá bunaithe ar an malairtí cónascaire agus cur i bhfeidhm.

LAP: Sláine Struchtúrtha Trasna Foircní Teochta

Feidhmíonn polaimíd mar phríomhábhar inslithe agus tithíocht struchtúrach sa teaghlach cónascaire M8. I measc a phríomhbhuntáistí tá:

Fuinneog teirmeach leathan:

Coinníonn sé cobhsaíocht tríthoiseach agus neart meicniúil ó -40 céim go +85 céim , ag clúdach coinníollacha fuarthosaithe in áiseanna neamhthéite agus oibriú marthanach in aice le hinnealra te.

Friotaíocht ard-thionchar:

Ionsaíonn sé suaitheadh ó imbhuailtí lámh robotic agus jolts líne cóimeála gan scoilteadh.

Airíonna tréleictreach den scoth:

Ensures consistent >Friotaíocht inslithe 100MΩ idir bioráin in aice láimhe, fiú ag taise ardaithe.

PBT: Friotaíocht Cheimiceach do Timpeallachtaí Ionsaitheach

Maidir le malairtí cónascaire a imlonnaítear i suíomhanna ionsaitheach ceimiceacha, is é PBT an t-ábhar is fearr leat. I gcomparáid le PA, cuireann PBT:

Friotaíocht ola agus chuisnithe níos fearr:

Ní atraíonn nó ní bhréagnaíonn sé nuair a bhíonn sé faoi lé sreabhán gearrtha, olaí hiodrálacha agus díghreasaithe tionsclaíochta.

Ionsúite taise íseal:

Coinnítear beachtas tríthoiseach i dtimpeallachtaí ard-taise cosúil le gléasraí cóireála uisce, rud a choscann caillteanas comhbhrú róin.

Feidhmíocht thréleictreach chobhsaí faoi nochtadh ceimiceach:

Coinníonn friotaíocht inslithe seasta fiú tar éis teagmháil fhada le haigéid éadrom agus alcailí.

Tá an mheicníocht cúplála snáithithe-riachtanach don dá cheannCásálacha PA agus PBTSoláthraíonn -bunús meicniúil le haghaidh friotaíocht creathadh. Murab ionann agus stíleanna brú-tarraingthe nó bayonet,an scriú{0}}snáithe glasálacruthaíonn sé glas meicniúil dearfach nach féidir a dhíspreagadh de thaisme le cáblaí a tharraingt nó

creathadh trealaimh.

Vs. Íseal-LÍ ar Chostas-Nascairí Amháin: Cainníochtaithe ag Spraeáil Salainn agus Tumadh Ceimiceach

Commercial-grade M8 connectors often use unreinforced PA6 with minimal glass-fiber content. Under ASTM B117 neutral salt-spray testing, these budget housings exhibit visible surface crazing after 48 hours and measurable dimensional swelling (≥2% linear expansion) by 96 hours-both of which degrade the housing-to-gland seal and compromise IP67 integrity. Kabasi's PBT-insulated variants withstand 168+ hours in the same salt-spray chamber with no measurable change in insulation resistance (>100MΩ coinnithe) agus níos lú ná 0.3% athrú tríthoiseach. I dtástálacha tumoideachais ceimiceacha ISO 1817 a úsáideann ASTM Reference Oil IRM 903 ag 70 céim , cailleann samplaí PA neamhthreisithe 15–25% neart teanntachta laistigh de 72 uair an chloig; Coinníonn PBT neart teanntachta Níos mó ná nó cothrom le 95% thar an tréimhse chéanna. I gcás timpeallachtaí meaisín-ina bhfuil fuaraitheoirí sintéiseacha le chéile alcaileacht ard (pH 9–11) le teochtaí oibriúcháin marthanacha 60–80 céim, is ionann an difríocht seo go díreach agus saol seirbhíse an chónascaire-mí in aghaidh na mblianta.

Leid an Innealtóra Kabasi: Ábhar Tithíochta a Mheaitseáil le do Chomhshaol

Tá sé ríthábhachtach an t-ábhar tithíochta ceart a roghnú agus an t-áireamh ceart bioráin a roghnú. Seo tagairt thapa:

Timpeallacht	Tithíocht Molta	Cúis
Urlár caighdeánach mhonarcha (tirim, teocht measartha)	PA	Costas-éifeachtach, sármhaith-thart ar fheidhmíocht
Uirlis meaisín / CNC (nochtadh chuisnithe)	PBT	Frithsheasmhach in aghaidh sreabhán agus olaí a ghearradh
Cóireáil uisce / taise ard	PBT	Coscann ionsú íseal taise swelling
Próiseáil bia agus dí	PA (ráta nigh anuas-)	Ag luí le -ghlanghlantóirí coitianta bia
Suiteálacha lasmuigh	Téigh i gcomhairle le Kabasi	Tá leaganacha cobhsaithe UV-ar fáil ach iad a iarraidh

I gcás tionscadal saincheaptha ina bhfuil guaiseacha measctha ag an gcomhshaol, cuireann Kabasi sonraíochtaí ábhar hibrideach ar iarratas.

2. Miotalóireacht Teagmhála: An Buntáiste Cóimhiotal Copar Plátáilte Óir

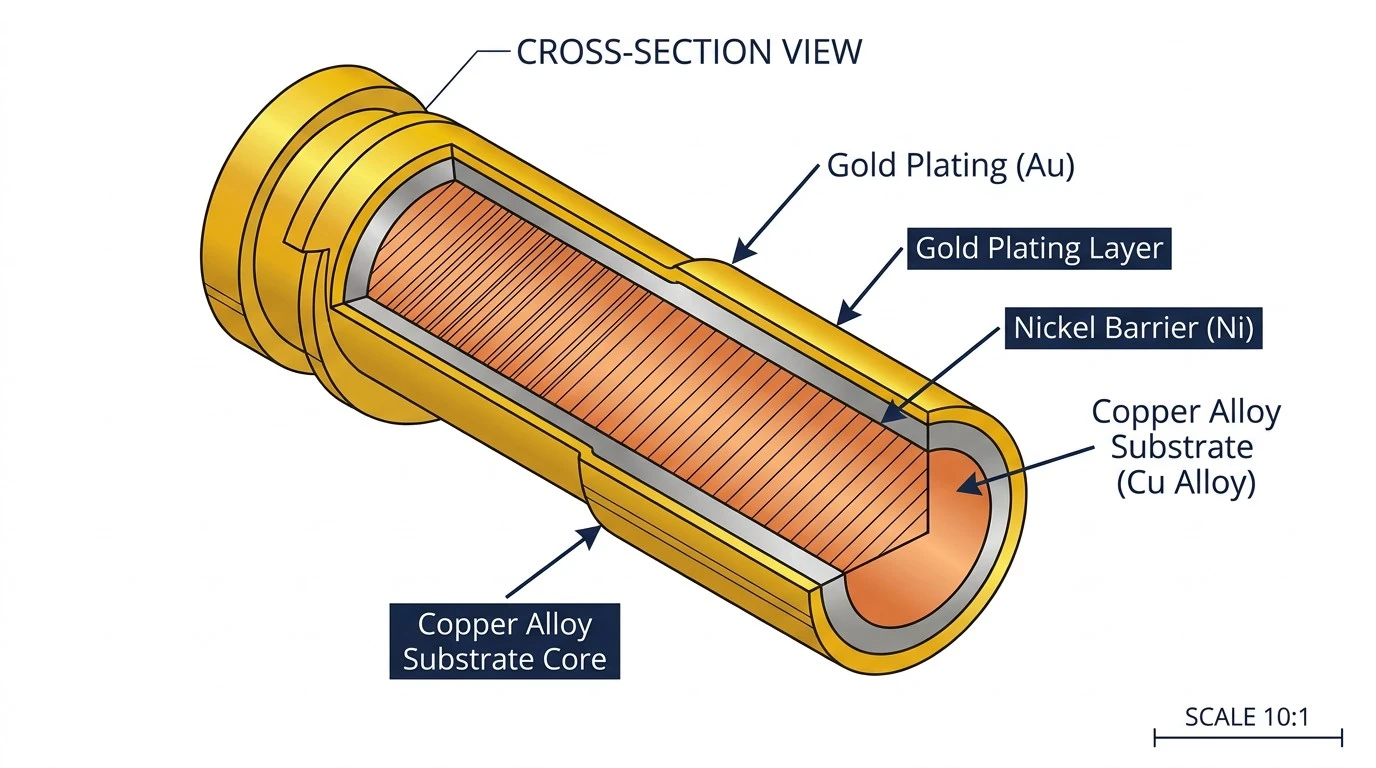

Cross -section diagram of gold- plated copper alloy electrical connector pin with layered structure

Cé go láimhseálann an tithíocht bagairtí seachtracha, tá timpeallacht inmheánach chomh éilitheach ag na teagmhálaithe. Táirgeann gach timthriall cúplála micrea-fretting ag an gcomhéadan teagmhála; thiomáineann gach luascadh teocht leathnú difreálach idir bioráin agus soicéad. Caithfidh an t-ábhar teagmhála seoltacht chobhsaí a choinneáil tríd go léir.

An tsubstráit Cóimhiotal Copar

Nascóirí Kabasi M8 3-pincóimhiotal copair a úsáid mar bhunábhar teagmhála. Ní copar íon é seo-soláthraítear na nithe seo a leanas sna dúile cóimhiotalaithe (go hiondúil céatadán beag stáin, since nó beirilliam):

Coinneáil meon an earraigh:

Coinníonn teagmhála an tsóicéid a fórsa greim trí thimthriallta cúplála arís agus arís eile, ag seasamh in aghaidh an tsosa a chruthaíonn naisc uaineacha.

Cruas níos airde ná copar íon:

Seasann sé an strus meicniúil a bhaineann le scriú-foirceannadh clamp gan dífhoirmiú.

Seoltacht mórchóir den scoth:

Cinntíonn friotaíocht bonn íseal go fiú roimh plating óir, tá an cosán atá ann faoi láthair éifeachtach.

An Ciseal Plating Óir

An plating óirnach maisiúil é-is bacainn fheidhmiúil é a athraíonn inmharthanacht comhshaoil an teagmhálaí:

Cosc ar ocsaídiú:

Murab ionann agus stán nó airgead, ní cruthaíonn ór ciseal ocsaíd inslithe. Tá an fhriotaíocht theagmhála níos lú ná nó cothrom le 10mΩ seasmhach fiú tar éis blianta a bheith nochta d’atmaisféar tais, sulfair ina bhfuil atmaisféir thionsclaíocha.

Cosaint creimeadh galvanic:

I gcumraíochtaí il-bioráin ina bhféadfadh voltais éagsúla a bheith ag bioráin chóngaracha, cuireann uaisleacht an óir cosc ar an gcreimeadh leictriceimiceach a chuireann stáin chuig comhéadain mheasctha óir.

Fórsa teagmhála íseal agus cobhsaí:

Ligeann bogacht dhúchasach Gold dó nasc daingean gáis a dhéanamh ag fórsaí ionsáite íochtair, ag laghdú caitheamh ar an biorán fireann agus ar an soicéad baineann.

Friotaíocht fretting:

Faoi mhicrea-gluaisne ó chreathadh, gineann comhéadain ó ór go dtí-i bhfad níos lú smionagar ná stáin-go-stáin, rud a chothaíonn cosán glan teagmhála.

Vs. Stán-Teagmhálaithe Buiséid Phlátáilte: Cainníochtaithe de réir Chreathadh-Friotaíocht Teagmhála Rothaithe

Entry-level M8 connectors commonly use bright tin plating over brass substrates. While functional in climate-controlled indoor panels, tin-plated contacts develop insulating oxide films that increase contact resistance from a nominal sub-10mΩ to >500mΩ laistigh de 12 mhí ó nochtadh d’atmaisféar tionsclaíochta ina bhfuil H₂S ag tiúchain chomh híseal le 0.5 ppm (in aghaidh IEC 60068-2-60, Modh 4 gás measctha ag sileadh). Faoi chomhchreathadh agus timthriall teirmeach in aghaidh an IEC 60512-6-3 (10–500 Hz scuabadh, luasghéarú 10 g, 500 timthriall cúplála), taispeánann teagmhálaithe stánphlátáilte turais friotaíochta teagmhála níos mó ná 100mΩ ag minicíochtaí athshondais creathadh-leor chun titim amach comhartha braiteora a chur faoi deara. Coinníonn teagmhálacha cóimhiotal copair órphlátáilte Kabasi Níos lú ná nó cothrom le 10mΩ tríd an bprótacal tástála creathadh iomlán 500-timthriall gan aon turas amháin os cionn 15mΩ. Maidir le cill táirgthe 24-braiteoir ina spreagann nasc eadrannach amháin stad líne a chosnaíonn $800–$2,500 in aghaidh na huaire i dtréchur caillte, aisghabhtar an difreálach costais ábhartha idir óir agus plating stáin tar éis an chéad teagmhais aga seachanta.

Achoimre ar Fheidhmíocht Leictreach

Paraiméadar	Sonraíocht
Reatha Rátáilte	4A (3-bioráin agus 4-bioráin)
Voltas Rátáilte	60V (3-bioráin) / 30V (4-bioráin)
Teagmháil Friotaíocht	Níos lú ná nó cothrom le 10mΩ
Friotaíocht Inslithe	>100MΩ
Ábhar Teagmhála	Cóimhiotal Copar, -plátáilte ór
Cineál Foirceannadh	Scriú (réimse-sreangaithe)
Cúpláil	Snáithithe (scriú-glas)

3: Ceisteanna Coitianta (FAQ)

C1: Cathain ba chóir dom PBT thar PA a roghnú le haghaidh tithe cónascaire M8?

A: Tá an cinneadh ag brath ar nochtadh ceimiceach. Roghnaigh PBT má bhaineann do shuiteáil le sreabháin a ghearradh, olaí hiodrálacha, fuaraitheoirí sintéiseacha, uisce clóirínithe, nó oibreáin ghlantacháin atá bunaithe ar thuaslagóirí. Coscann friotaíocht ceimiceach níos fearr PBT an t-at agus an bhrabús a d'fhéadfadh cur isteach ar chásálacha PA. Roghnaigh PA do thimpeallachtaí monarchan ginearálta áit a bhfuil friotaíocht tionchair mheicniúil agus caoinfhulaingt teochta leathan mar phríomhábhair imní. Nuair a bhíonn amhras ort, is féidir le hinnealtóirí feidhmchláir Kabasi an t-ábhar is fearr a mholadh bunaithe ar do phróifíl nochta ceimiceach sonrach.

C2: An ndéanann tiús plating óir difear do shaolré cónascaire M8 i dtimpeallachtaí creimneach?

A: Tá-agus is athróg intomhaiste í. Soláthraíonn plating óir níos tiús bac idirleata níos faide i gcoinne gáis chreimneach cosúil le suilfíd hidrigine (H₂S) agus dé-ocsaíd sulfair (SO₂), atá coitianta i muilte páipéir, cóireáil fuíolluisce, agus áiseanna peitriceimiceach. Sonraíonn Kabasi tiús plating óir atá oiriúnach do sprioc-aicme iarratais an chónascaire, ag cinntiú go gcomhlíontar IEC61076-2-104 agus saol seirbhíse praiticiúla á sheachadadh sa réimse. Maidir le timpeallachtaí an-ionsaitheach, pléigh sonraíochtaí feabhsaithe plating lenár bhfoireann innealtóireachta.

C3: Conas atá an scriú M8-glais cúplála snáithithe i gcomparáid le roghanna eile brú-tarraingthe nó bayonet?

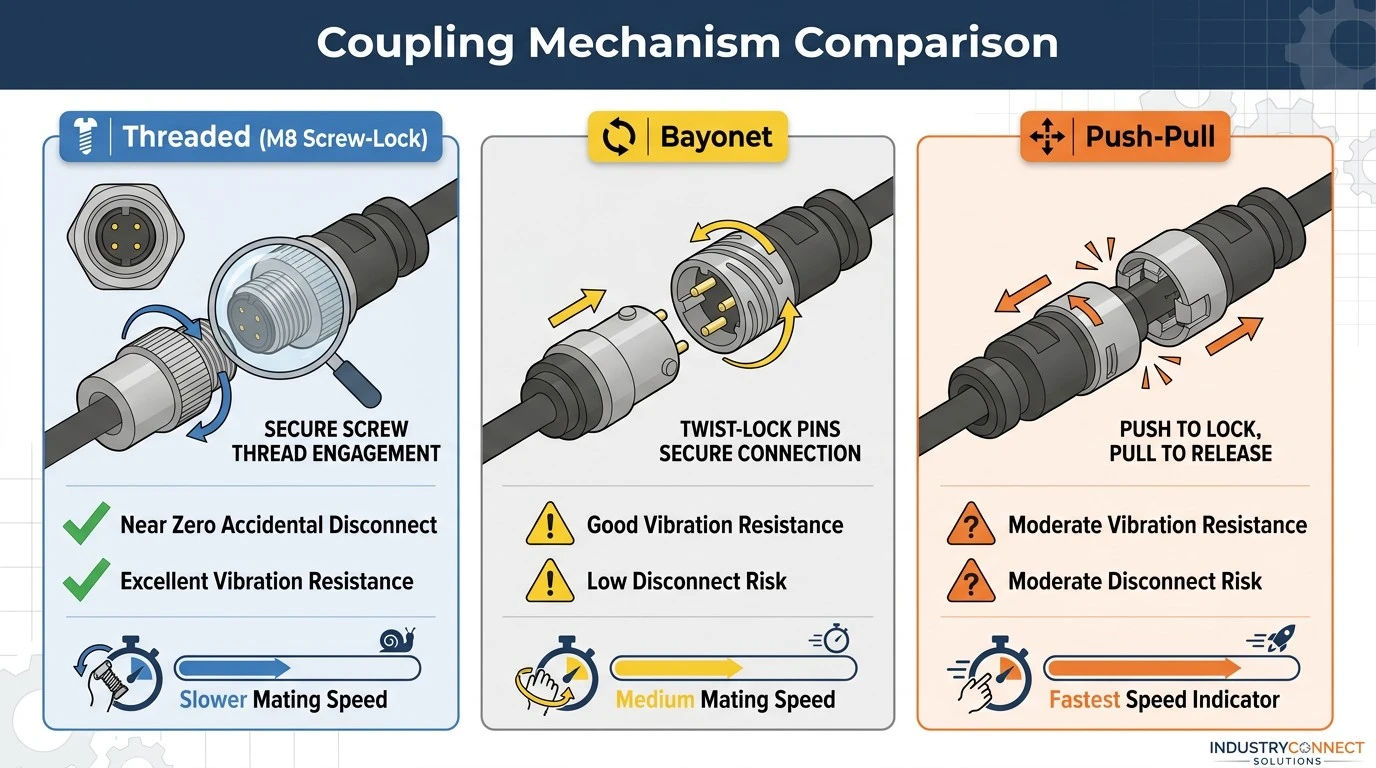

Three M series connector coupling locking mechanism comparison chart threaded bayonet push-pull type

A: Tá a háit féin ag gach stíl cúplála, ach is é an scriú snáithithe-glas an ceann is mó resistant ó chreathadh as na trí cinn. Seo mar a dhéanann siad comparáid idir:

Cineál Cúplála	Friotaíocht Chreathadh	Luas Cúplála	Riosca Dícheangail Thaisme
Snáithithe (M8)	Ar fheabhas	Níos moille (gá rothlú)	Near nialas agus é gafa go hiomlán
bayonet	Maith	Go tapa (brú + ceathrú-casadh)	Íseal; Is féidir le disengage mura rothlú go hiomlán
Brúigh-Tarraing	Measartha	is tapúla (aon bhrú)	Measartha; a oirfeadh do fórsa tarraingt cábla

I gcás feidhmchlár ina bhfuil an cónascaire faoi chreathadh leanúnach-arm róbait, braiteoirí gléasta iompair, córais hiodrálacha shoghluaiste-an scriú M8 snáithithe-soláthraítear rannpháirtíocht meicniúil dhearfach nach féidir leis an gcreathadh amháin a shárú. Is am cúplála beagán níos faide é an trádáil{6}}, rud atá ina chomhréiteach inghlactha nuair nach féidir iontaofacht naisc a phlé.

Conclúid: Is Cinntí Iontaofachta iad Cinntí Ábhartha

The test data tells a clear story: PBT housings withstand 168+ hours of ASTM B117 salt-spray exposure where commercial PA alternatives fail at 48 hours, retaining >Friotaíocht inslithe 100MΩ le níos lú ná 0.3% athrú tríthoiseach. Coinníonn teagmhálaithe cóimhiotal copair órphlátáilte Níos lú ná nó cothrom le 10mΩ trí 500 creathadh-timthriallta cúplála luchtaithe in aghaidh an IEC 60512-6-3, agus téann roghanna buiséid stáinphlátáilte níos lú ná sonraíocht inúsáidte laistigh de mhíonna ó nochtadh H₂S. Maidir le comhtháthóirí córais agus innealtóirí uathoibrithe, ní idirdhealú teibí ábhar-eolaíocht iad seo-is iad an difríocht idir cothabháil sceidealta agus aga neamhfhónaimh éigeandála.

Tógtar sraith insreangaithe réimse M8 abasi d'innealtóirí a shonraíonn iontaofacht an chónascaire de réir sonraí tástála, ní cur síos ar chatalóg. Soláthraíonn ár bhfoireann innealtóireachta feidhmchlár tuarascálacha bailíochtaithe ábhar atá curtha in oiriúint do do thimpeallacht oibriúcháin, lena n-áirítear cuair seasmhachta spraeála salainn, ceapacha friotaíochta teagmhála timthriallta ó chreathadh, agus maitrísí comhoiriúnachta ceimiceacha dá dtagraítear do chaighdeáin IEC agus ASTM a luaitear san alt seo.
