Cuid 1: Táirgí Teirminéil a Chur i bhFeidhm
1.1 Críochfort táirge 3C
(1) Táirgí faisnéise
A. Ríomhaire deisce ríomhaire pearsanta: soláthar cumhachta inmheánach, soláthar cumhachta do-idirbhriste (UPS).
B. Ríomhaire tionsclaíoch: príomhbhord inmheánach agus bord rialaithe leictrimheicniúla.
C. Trealamh forimeallach: mar shampla scanóirí, printéirí, fótachóipeálaithe.
(2) Táirgí cumarsáide
A. Córais agus trealamh tarchurtha sreangaithe agus rialaithe teirminéil: amhail soláthar cumhachta an lasc leictreonaigh, cónascaire na líne teileafóin.
B. Córas agus trealamh tarchuir gan sreang agus péire críochfoirt: mar threalamh tarchurtha stáisiúin bonn, soláthar cumhachta lasc.
(3) Táirgí leictreonacha tomhaltóra: fearais éagsúla físe, fuaime agus baile a sholáthraítear go domhanda den chuid is mó.
A. I measc na dtáirgí físe tá teilifíseáin, VCRanna agus gabhálais imeallacha físe.
B. I measc na dtáirgí fuaime tá fuaim bhaile, fuaim iniompartha agus fuaim ghluaisteáin. Triomadóir éadaí, oigheann micreathonn, oigheann, lucht leanúna leictreach, téitheoir leictreach, miasniteoir, trealamh spóirt, córas rialaithe seomra folctha.
Comhcheanglóidh treocht táirgí leictreonaice tomhaltóra sa todhchaí teicneolaíocht closamhairc, cumarsáide agus faisnéise, an comhtháthú 3C mar a thugtar air.
1.2 Teirminéil do tháirgí leictreonacha
(1) Córas tarchurtha cumhachta agus córas claochladáin sa chóras dáilte cumhachta: a úsáidtear i ngléasraí cumhachta, trealamh tarchurtha, stáisiúin sealaíochta chuig monarchana, foirgnimh chónaithe, foirgnimh phoiblí agus trealamh tionsclaíoch, etc.
(2) Córas rialaithe: trealamh meicniúil agus ardaitheoirí, trealamh uathoibrithe i dtionscail éagsúla etc.
1.3 Teirminéil le haghaidh feithiclí iompair
(1) Úsáidtear go forleathan é i dtarchur comhartha painéal cumhachta agus ionstraime eitleán, longa agus feithiclí éagsúla, feithiclí leictreacha.
(2) Córas leictrimheicniúil iarnróid ardluais agus MRT
Roinn 2: Cineál Teirminéil
Cineál teirminéil (crimping terminal-I)
Cineál teirminéil (crimping terminal-II)
Cineál teirminéil (plug-in nó críochfort-I dícheangailte go tapa)
Cineál teirminéil (críochfort plug-in nó mear-dhícheangal-II)
Cineál teirminéil (teirminéal feadán cruinn)
Cineál inslithe
Méid teirminéil
Raon sreangaithe (tábla comparáide tomhsaire sreinge)
Trastomhas sreinge, tábla teirminéil incheadaithe reatha agus infheidhmithe
Raon sreangaithe

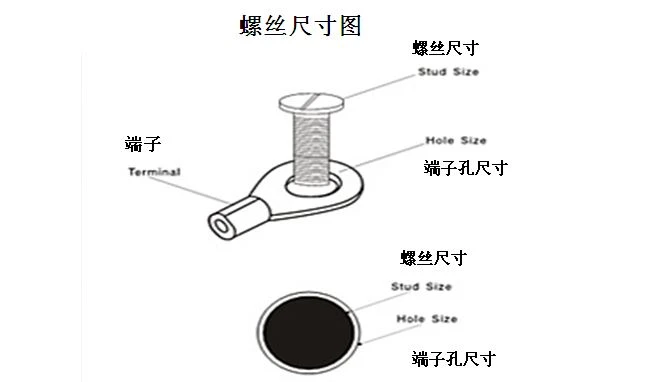

Poll scriú
Críochfort OT brú lom
Críochfort U-chruthach réamh-inslithe
Críochfort feadánacha réamh-inslithe
Teicneolaíocht crimping
Meaisín crimping uirlis crimping
Uirlis roctha Meaisín crimping - uirlis láimhe
Uirlis roctha Uirlis meaisín-aeroibrithe
Uirlis roctha Meaisín crimping - uirlis hiodrálacha
Uirlis roctha Meaisín crimping meaisín crimping leath-uathoibríoch
Uirlis roctha Meaisín crimping - Meaisín crimping uathoibríoch
Airíonna meicniúla-neart crimp
Tábla tástála fórsa tarraingthe amach teirminéil agus sreinge atá ann cheana (foinse sonraí: AMP / MOLEX / JST
Cuid 3: lochtanna agus fadhbanna coitianta a bhaineann le bloic teirminéil
Ó thaobh na húsáide de, ba cheart go mbeadh feidhm an bhloc teirminéil: caithfidh an chuid seoltaí den chuid teagmhála a bheith seoltaí agus tá an teagmháil iontaofa. Caithfear áiteanna nár chóir insliú a dhéanamh a insliú go hiontaofa. Tá trí chineál coitianta cliseadh marfach de bhloic teirminéil:
1. Droch-theagmháil
Is é an seoltóir miotail taobh istigh den teirminéal croílár an teirminéil. Aistríonn sé an voltas, an sruth nó an comhartha ón sreang sheachtrach nó ón gcábla go teagmháil chomhfhreagrach an chónascaire. Dá bhrí sin, caithfidh struchtúr den scoth a bheith ag an teagmháil, coinneáil teagmhála seasmhach agus iontaofa agus seoltacht leictreach mhaith. Mar gheall ar dhearadh struchtúr míréasúnta na gcodanna teagmhála, roghnú ábhair mhícheart, múnlaí éagobhsaí, toisí próiseála nach bhfuil chomh dona, dromchla garbh, próisis chóireála dromchla míréasúnta mar chóireáil teasa agus leictreaphlátála, cóimeáil míchuí, stóráil chrua agus timpeallacht úsáide, agus oibriú agus úsáid mhíchuí, is cúis le droch-theagmháil le páirteanna teagmhála agus páirteanna meaitseála.
2. Droch-insliú
Is é feidhm an inslitheoir na teagmhálacha a choinneáil sa suíomh ceart, agus na teagmhálacha agus na teagmhálacha a insliú, agus idir na teagmhálacha agus an tithíocht. Dá bhrí sin, caithfidh airíonna leictreacha den scoth, airíonna meicniúla agus airíonna múnlaithe próisis a bheith ag na codanna inslithe. Go háirithe agus úsáid fhorleathan críochfoirt ard-dlúis agus miniaturized, bíonn tiús bhalla éifeachtach an inslitheoir níos tanaí agus níos tanaí. Cuireann sé seo ceanglais níos déine ar ábhair inslithe, cruinneas múnla insteallta agus an próiseas múnlaithe. Mar gheall ar an iomarca miotail a bheith ar dhromchla nó taobh istigh an inslitheoir, cumascann deannach dromchla, flosc agus truailliú agus taise eile, cumasc deascán ábhar orgánach agus scannán asaithe gáis díobhálach leis an scannán uisce dromchla chun cainéal seoltaí ianach a fhoirmiú, ionsú taise, fás múnla, aosú ábhar inslithe agus cúiseanna eile, Cuirfidh sé ciorcad gearr, sceitheadh, miondealú, friotaíocht íseal inslithe agus droch-insliú eile ann.
3. Fadhbanna nach bhfuil socraithe go maith
Ní amháin go soláthraíonn an t-inslitheoir insliú, ach soláthraíonn sé lárú agus cosaint beacht do na teagmhálacha protruding. Tá feidhmeanna aige freisin suiteáil agus suite agus glasáil agus socrú ar an trealamh. Droch-shocrú, beidh tionchar ag an níos éadroime ar an teagmháil iontaofa agus cuirfidh sé cliseadh cumhachta meandarach faoi deara, is é an ceann is tromchúisí díscaoileadh an táirge. Tagraíonn díchumhachtú don scaradh neamhghnácha idir an breiseán agus an soicéad, agus idir an bioráin agus an soicéad mar gheall ar struchtúr neamhiontaofa an bhloc teirminéil mar gheall ar ábhar, dearadh, próiseas agus cúiseanna eile, a fhágfaidh tarchur cumhachta agus iarmhairtí tromchúiseacha cur isteach ar rialú comhartha. Mar gheall ar dhearadh neamhiontaofa, roghnú ábhair mhícheart, roghnú míchuí an phróisis mhúnlaithe, droch-chaighdeán cóireála teasa, múnla, cóimeáil, táthú agus próisis eile, agus cóimeáil míchuí, srl., Beidh droch-shocrú ann.
Ina theannta sin, mar gheall ar fheannadh sciath, creimeadh, bruising, splancadh blaosc plaisteach, scoilteadh, próiseáil gharbh ar chodanna teagmhála, dífhoirmiú, srl. aonfhoirmeacht cáilíochta, agus fórsa deighilte iomlán Is galar coitianta a tharlaíonn go minic é droch-idirmhalartú de bharr príomhchúiseanna. De ghnáth is féidir na cineálacha lochtanna seo a aimsiú agus a dhíchur in am le linn na cigireachta agus na húsáide.
Conas locht gearrchiorcad an teirminéil a bhrath
D’fhéadfadh ciorcad gearr idir úim na sreangaithe agus corp na feithicle (sreang talún) nó taobh istigh den lasc ábhartha a bheith mar chúis le teip na sreanga agus na gcríochfort. Roimh an iniúchadh, seiceáil ar dtús an bhfuil na críochfoirt ar an gcorp socraithe go daingean, agus ansin déan an tástáil de réir na gcéimeanna seo a leanas.
1. Seiceáil an bhfuil na sreanga ar nó as
Bain na críochfoirt ceangail ar dhá thaobh an ríomhaire rialaithe ECU agus an braiteoir ar dtús, agus ansin tomhais an fhriotaíocht idir na críochfoirt chomhfhreagracha de na críochfoirt. Mura bhfuil an luach friotaíochta níos mó ná 1 ohm, is gnách an tsreang don chéad iniúchadh eile. Agus friotaíocht na sreinge á thomhas, is fearr an sreang a chroitheadh go réidh i dtreonna ingearacha agus cothrománacha chun cruinneas an tomhais a fheabhsú. Ag an am céanna, tabhair faoi deara gur chóir iad a chur isteach ó chúl an chónascaire don chuid is mó de na críochfoirt sreinge agus na slata iliméadair. Ní féidir barra teirminéil uiscedhíonach an seaicéad uiscedhíonach a chur isteach ón gcúl, mar go ndéanfar an teirminéal a dhífhoirmiú má chuirtear isteach go míchúramach é.
2. Seiceáil luach friotaíochta ciorcad gearr
Ar dtús, bain na críochfoirt sreinge ar dhá thaobh an ríomhaire rialaithe ECU agus an braiteoir, agus ansin tomhas an fhriotaíocht idir gach bloc teirminéil de na nascóirí ar an dá thaobh agus an corp. Agus é á thomhas, cuirtear foirceann amháin den tslat méadair go talamh, agus ba cheart an foirceann eile a thomhas ar na nascóirí sreinge ar an dá thaobh. Má tá an luach friotaíochta níos mó ná 1 ohm, ciallaíonn sé nach bhfuil ciorcad gearr idir an sreang agus an corp.
3. Iniúchadh ar chuma teirminéil agus brú teagmhála
Ar dtús, bain gach teirminéal ceann ar cheann, seiceáil an bhfuil teagmháil agus salachar meirgeach ar chríochfort an chónascaire, agus glan an meirge agus an salachar. Ansin seiceáil an bhfuil an stiall teirminéil scaoilte nó millte, cibé an bhfuil an teirminéal socraithe go daingean, agus nár cheart go mbeadh an teirminéal scaoilte nuair a tharraingítear beagán é. Os a choinne sin, más fusa an teirminéal breiseán ina bhfuil poll soicéad a tharraingt amach ná poill soicéad eile, d’fhéadfadh go dteipfeadh ar an bpoll soicéad droch-theip teagmhála le linn úsáide.
